title, author, toc
| title | author | toc |
|---|---|---|
| Tp Electro Estatica | Federico Polidoro | 2 |

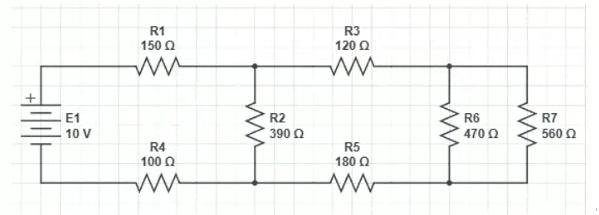

Circuito a resolver, Parte - 1
Presentar en una tabla
El // es lo mismo que \frac{(x*y)}{(x+y)}
Calcular resistenccia equivalente total
R_t = ((R_6 // R_7) + R_5 + R_3) // R_2 + R_1 + R_4
R_t = ((470 // 560) + 180 + 120) // 300 + 100 + 100
R_t = 255.5 + 180 + 120 // 300 + 100 + 100
R_t = 555.5 // 300 + 100 + 100
R_t = 229.1 + 150 + 100
R_t = 479.1 \Omega
La corriente total
I_t = \frac{10V}{479.1 \Omega } = 0.0208A = 20.80mA
Las corrientes y diferencias de potencial en cada resistenciav
VR_1 = 0.0208 * 100 = 2.08 V
VR_4 = 0.0208 * 100 = 2.08 V
VR_{23456} = 10 V - (2.08 + 2.08) = 5.84 V
VR_2 = 0,0208 * 390 = 8.112 V
La potencia total consumida por el circuito
P_t = 10V * I_t
P_t = 10V * 0.0208A
P_t = 0.208W
Tabla
R_n |
R ( \Omega ) |
V | I \frac{V_{R_n}}{R_2} |
P V_{R1} * I_{R1} |
|---|---|---|---|---|
E_1 |
- | 10 V | ||
R_1 |
100 \Omega |
2.08 V | 0.0208 A | 0.043 W |
R_2 |
390 \Omega |
8.11 V | 0.0208 A | 0.169 W |
R_3 |
120 \Omega |
2.49 V | 0.0208 A | 0.052 W |
R_4 |
100 \Omega |
2.08 V | 0.0208 A | 0.043 W |
R_5 |
180 \Omega |
3.74 V | 0.0208 A | 0.078 W |
R_6 |
470 \Omega |
9.77 V | 0.0208 A | 0.203 W |
R_7 |
560 \Omega |
11.6 V | 0.0208 A | 0.240 W |
| ------- | ---------------- | -------- | ------------------------- | --------------------- |
R_t |
479.1 \Omega |
|||
I_t |
20.80mA | |||
P_t |
0,208W |
Circuito a resolver, Parte - 2

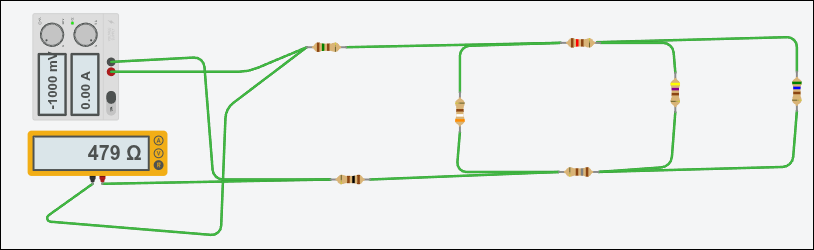

Medir con el Ohmetro la resistencia total (capturar).

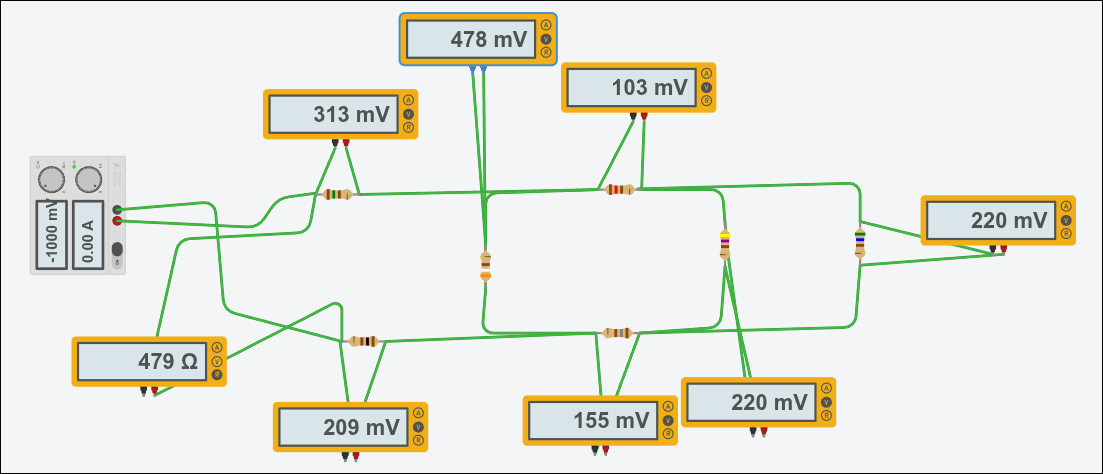

Colocar voltímetros para medir lo voltajes en todas las resistencias. Hacer una captura con todas las mediciones.

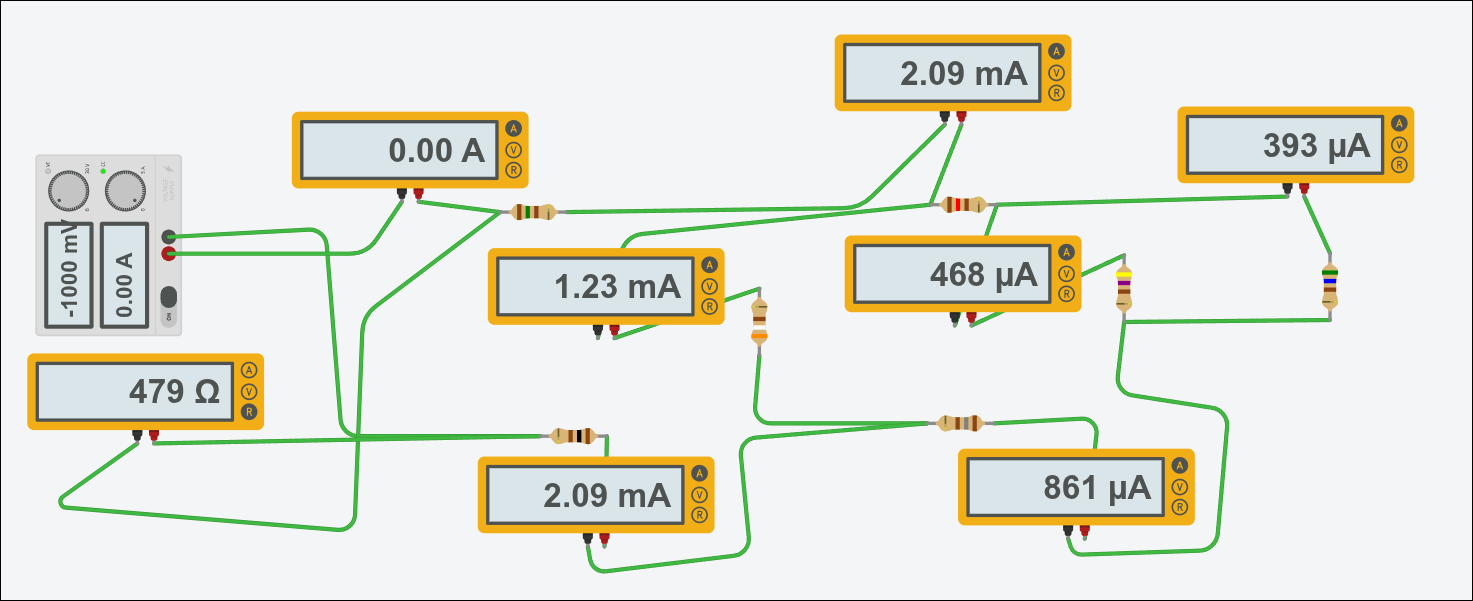

Colocar amperímetros en serie antes de las resistencias R1, R2, R3, R6 y R7. Por R5 y R4 pasan las mismas corrientes que por R3 y R1 respectivamente. Hacer una captura.
Circuito en cuestion
