componentes

• Conductores
• Aislantes

Descubrimiento materiales

Se descubrieron algunas propiedades intrinsicas de algunos materiales para poder evitar que hayan transmisiones de energia.

Recordemos que las ultimas capas de la nube de electrones de algunos materiales no estables (valencia menor a 8) pueden ser utilizados para transportar energia.

Magnetismo

Un dinamarques descubrió que las corrientes electricas crean campos magneticos, esto usando una brujula cerca de un cable de tensión, lo que sucedio fue que la brujula se centro perpendicular con el cable.

Alterna vs Continua

Consistio de una guerra comercial entre Edison y Tesla. Es considerablemente más fácil generar y transportar la Alterna

Resistencias

Serie

Suman los valores de sus resistencias.

\sum^{n}_{0} (n + n+1 +...)

Paralelo

Se usa esta ecuacion

req = \frac{1}{\sum 1/R_i}

req = \frac{1}{\sum 1/R_i 1/R_2}

req = \frac{1}{\frac{R_1+R_2}{R_1*R_2}}

req = \frac{R_1*R_2}{R_1+R_2}

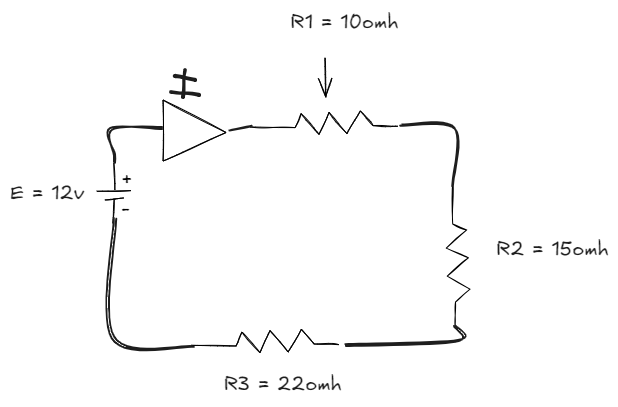

Circuito en serie

Calcular I

R = \frac{V}{I}

R_t = R_1 + R_2 + R_3

R_t = 47 \Omega

I = \frac{12v}{47 \Omega} = 0,255A = 255mA

Calcular los V_Rn

V_{r1} = I * R_1 = 255mA * 10 \Omega = 2,55mV

V_{r2} = I * R_1 = 255mA * 15 \Omega = 3,82mV

V_{r3} = I * R_1 = 255mA * 22 \Omega = 5,61mV

Calcular Potencia

E = \sum^n_1 V_{r1}+V_{r2}+... = 11,98mV

P_{ent} = V * I = E * I = 12V * 0.255A = 3.06W

P_{const} = P_{r1} + P_{r2} + P_{r3} = 3.053W

P_{r1} = V_{r1} * I = 2.55V* 0.255A = 0.65W

P_{r2} = \frac{V_{r2}^2}{R2} = \frac{3.82^2}{15} = 0.973W

P_{r3} = R_3 * I^2 = 22 \Omega * (0.225A)^2 = 1.430W

rtas

R	I	V	P
1	0.255	2.55	0.65
2	0.255	3.82	0.97
3	0.255	5.61	1.43

Nota

• Filtro = Capacitor

Descripcion electricidad

Es definido como la cantidad de electrones que pasan por un conductor en un lapso de tiempo.
